мультиварка филипс 2178/03 не включается решено

[EWB2009]

Что мешает стабилитрон во вторую схему поставить или убрать из первой? На работоспособность это никак не повлияет, стаб стоит для защиты по питанию.


[pologan2]

не греется ,все также +5 и +12 в нет

если напряжение и какое
-на фильтрующем элетролите по входу  220в
-птание микросхемы vdd\vcc

подключил бп на 9в все заработало.Всем спасибо!

[EWB2009]

подключил бп на 9в все заработало.Всем спасибо!

Давай подробнее. Куда подключил? И тему отметь решенной.

[pologan2]

[EWB2009]

Колхоз конечно
Но главное что работает, часто это самый простой, а главное быстрый выход из положения.
Отмечаю решенной.

[romanov]

а решение то где?
зачем браться за ремонт, если простейший ИИП не по зубам....
в такой школе многому не научишься. считаю тема для корзины.

[EWB2009]

Пусть пару деньков повисит.

[white dolphin]

в теме собрано достаточное количество полезной информации которая многим поможет...
а кидать в корзину чей то труд конешно не мне решать

[romanov]

в теме собрано достаточное количество полезной информации

ну так и надо было ей воспользоваться и починить ИП.
PS.форум все таки для тех кто чинит, а не кружок " умелые руки "

не знаю.... хотите оставляйте, пускай с других форумов посмотрят, как у нас решаются подобные ремонты.
да и зачем было тему создавать, если чинить не собирался. прикрутил бы сразу чего нибудь и все.

[lfil]

В этой теме есть кто живой?
Сгорел pn8123 в мультиварке Philips HD3058. Сдох также стабилитрон. Кто то может сказать какой именно стабилитрон должен стоять? На микросхеме обозначение читается, а вот со стабилитроном беда.

[seregatv]

Разрисуй цепь где стоит и посмотри по даташиту.

[white dolphin]

В этой теме есть кто живой?
Сгорел pn8123 в мультиварке Philips HD3058. Сдох также стабилитрон. Кто то может сказать какой именно стабилитрон должен стоять? На микросхеме обозначение читается, а вот со стабилитроном беда.

хотя бы фото сделал платы с обеих сторон в том числе и сгоревшего стабилитрона ихи просто походие схемы с подобным шимом
https://www.alldatasheet.net/view_image.jsp?components=DK112&seekcls=
https://www.elektroda.pl/rtvforum/topic2988873.html
http://cbu01.alicdn.com/img/ibank/2018/780/614/8418416087_1430562081.jpg
https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcT4XGKiVFgY6nDwCGCtX_rArRjF7TKLgqE8f8_uS-YVU1Qzosqa&s

[seregatv]

Кто то может сказать какой именно стабилитрон должен стоять?

Халява не прошла.

[ArsVG]

Специально для вас зарегился и выпаял Зенер.
У меня стоит IN4742

[YURGER]

1N4742A   12V,1W.

[KulibinLeshiy]

Здравствуйте.Если кто есть в теме,хотелось бы отремонтировать нормально ,без дополнительных  блоков питания.
Заменил 8123 стабилизатор в защите заменил на 8в,хотя на старом маркировка .c16 5t
На входе трансформатора 286в +- на выходе ничего,VDD 8,1в
Обмотки трансформатора звонятся.

[KulibinLeshiy]

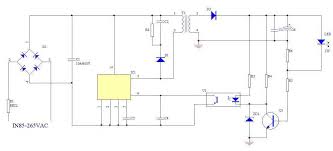

Вот рисунок

[grin59]

в защите заменил на 8в,хотя на старом маркировка .c16 5t

Поставь какой надо. 12V, 1W

[KulibinLeshiy]

Напряжение начинает прыгать и микросхема греется.

[grin59]

Напряжение начинает прыгать и микросхема греется.

Ищи дефект, микросхема не от этого греется, что ты нужный стаб поставил.
