Автор Тема: MYSTERY MTV-4022LW блок питания после грозы  (Прочитано 702 раз)

zmusno

  • Новичок
  • **
  • Сообщений: 7
MYSTERY MTV-4022LW блок питания после грозы
« : 01 Февраля 2017, 00:32:35 »
Brand name:
MYSTERY
Shassis:
MTV-4022LW
Matrix:
M390HJ1-P01
Main:
MSDV3209-ZC01-01 (D)
состав Main:
MX25L6406EMI-126,ATC2857F,TPA3113D2,BJ21A,3544G
T-con:
TV3901-ZC02-01(C)
состав T-con:
AP3608EM-G1,AP3039AM-G1,MDD1951
PSU:
TV3205-ZC02-01(A)
состав PSU:
ICE3B0565J,EL817-3,M3005C,63D13p-?
Invertor:
TDC1CO123VA0390
состав Invertor:
9010GM02
Телевизор после грозы.При визуальном осмотре обнаружено обгорание элементов обвязки шим контроллера блока питания, на плате
микросхема 63D13p.В справочниках не нашёл расшифровку.Находил схемы с 8 выводами,а у меня 6. Помогите разобраться,если у кого есть схема буду очень благодарен. напряжение не проверял блок питания подгорел.

grin59

  • приватная
  • Специалист
  • *****
  • Сообщений: 4047
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #1 : 01 Февраля 2017, 01:14:02 »

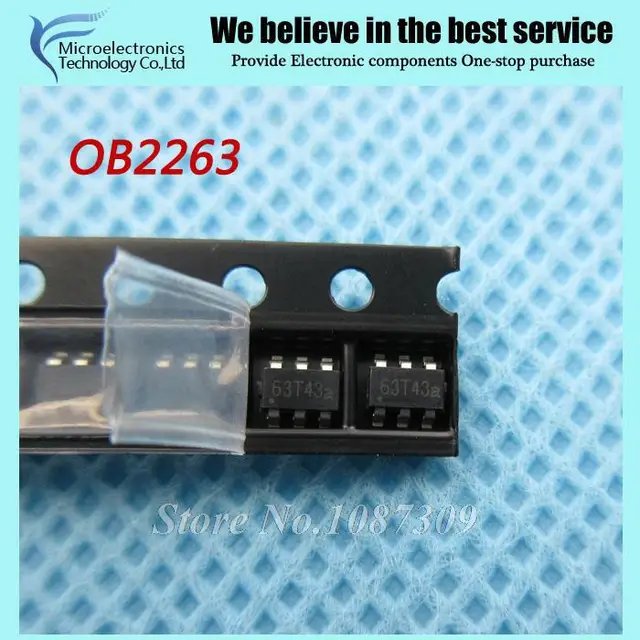

Прикинь OB2263.....

 Даташит на неё скачай, и по распиновке глянь...
"Если вопрос задан правильно, ответ будет неожиданным" [ Авессалом Подводный ]

grin59

  • приватная
  • Специалист
  • *****
  • Сообщений: 4047
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #2 : 01 Февраля 2017, 01:21:18 »
 Ну и вот это глянь
"Если вопрос задан правильно, ответ будет неожиданным" [ Авессалом Подводный ]

vornst

  • Модератор
  • Специалист
  • ***
  • Сообщений: 1247
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #3 : 01 Февраля 2017, 10:17:15 »
Можно поставить 73D28, я переделываю под 5M0365, лучше 5L0865 полевик и мс выкидываю.
Каждый суслик агроном

zmusno

  • Новичок
  • **
  • Сообщений: 7
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #4 : 01 Февраля 2017, 15:19:17 »
grin59 спасибо за помощь ,но в 3205 SOT23-6  а в 3207 DIP-8 но частично схема подходит буду проверять.

grin59

  • приватная
  • Специалист
  • *****
  • Сообщений: 4047
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #5 : 01 Февраля 2017, 15:33:13 »
grin59 спасибо за помощь ,но в 3205 6 выводов а в 3207 8.
Ты про какие выводы ? Вот фрагмент той схемы, что я дал
"Если вопрос задан правильно, ответ будет неожиданным" [ Авессалом Подводный ]

grin59

  • приватная
  • Специалист
  • *****
  • Сообщений: 4047
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #6 : 01 Февраля 2017, 16:17:50 »
Вот твой сгоревший участок
"Если вопрос задан правильно, ответ будет неожиданным" [ Авессалом Подводный ]

zmusno

  • Новичок
  • **
  • Сообщений: 7
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #7 : 03 Февраля 2017, 02:44:15 »
grin59  Да,я сравнил всё совпадает.Большое спасибо за помощь я тронут.Буду искать OB2263.Результат опишу.

grin59

  • приватная
  • Специалист
  • *****
  • Сообщений: 4047
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #8 : 03 Февраля 2017, 18:05:05 »
Буду искать OB2263.
Не обязательно.... Есть куча аналогов. Вот к примеру - UC3863= LD7535(A)= OB2263= R7731= GR8830 GR8836= SF1531=UC3873= OB2273    *SCRATCH*
 Красным отмечены - лично проверено!!! Меняется 1:1.
"Если вопрос задан правильно, ответ будет неожиданным" [ Авессалом Подводный ]

zmusno

  • Новичок
  • **
  • Сообщений: 7
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #9 : 12 Февраля 2017, 02:15:01 »
Заменил элементы R65,R66,R67,G10,G11,G12,U4,U6,U8,U9.На плате не оказалось ZD1 (забыли поставить).Дежурный режим работает.Маленький вопрос.Нагрузку подключать при проверке без основных блоков?И уровень сигнала на Pоn для запуска?Заранее благодарен.

vornst

  • Модератор
  • Специалист
  • ***
  • Сообщений: 1247
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #10 : 04 Марта 2017, 12:31:09 »
Запустил?
Каждый суслик агроном

zmusno

  • Новичок
  • **
  • Сообщений: 7
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #11 : 07 Марта 2017, 15:37:30 »
Запустил ,но 24 появляется при касании  на 6 ножку 2263

vornst

  • Модератор
  • Специалист
  • ***
  • Сообщений: 1247
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #12 : 12 Марта 2017, 11:30:30 »
Ищи дальше причину.
Каждый суслик агроном

zmusno

  • Новичок
  • **
  • Сообщений: 7
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #13 : 17 Марта 2017, 00:55:00 »
Я так и поступил.Для начала выпаял все злементы обвязки и проверил на приборе LCR-T4 .Пришлось установить EC6 22mf  стоял 4,7mf ,все ёмкости обвязки заменил.По схеме R65,R66 1R5 установил по 10ом. Микросхему запаял 63G46a.Проверку производил без материнки подключив нагрузку лампочку 24в 10w на выход 24 в.Всё запустилось и с материнкой даже с пультом.Кстати замерял уровень Pon
Тест при включении-4,9в  Деж режим-0,09в Раб режим-4,84в. Благодарю всех за помощь.

vornst

  • Модератор
  • Специалист
  • ***
  • Сообщений: 1247
Re: MYSTERY MTV-4022LW блок питания после грозы
« Ответ #14 : 17 Марта 2017, 08:31:55 »
Отметь тему решено.
