Автор Тема: Ремонт платы tp.s512.pa63__165 после грозы  (Прочитано 809 раз)

ser2420

  • Пользователь
  • ***
  • Сообщений: 25
Brand name:
Supra
Shassis:
tp.s512.pa63
Matrix:
1
Main:
1
состав Main:
1
T-con:
1
состав T-con:
1
PSU:
1
состав PSU:
1
Invertor:
1
состав Invertor:
1
Всем привет, после грозы перестал включаться телевизор Supra, это маленький телевизор в котором все собрано на одной плате, беглый осмотр показал, что неисправен шим контроллер LD7536R (даташит прилагаю), чтобы исключить другие возможные неисправности подал на плату 12 вольт и убедился, что телевизор полностью рабочий.
Значит нужно чинить модуль питания. Заменил шим-ку, проверил обвязку, но ожидаемые 12в не получил, вместо них на выходе с блока питания имею "пульсации", снял даже видео:
Помогите разобраться пожалуйста.
« Последнее редактирование: 14 Июля 2018, 13:50:43 от ser2420 »

seregatv

  • ПАЛАЧ
  • Старший модератор
  • Специалист
  • ****
  • Сообщений: 3311
  • Сергей
Re: Ремонт платы tp.s512.pa63__165 после грозы
« Ответ #1 : 12 Июля 2018, 21:20:40 »
Чудес не бывает, что не досмотрел в обвязке. Обязательно досконально проверить оптопару и TL431.
Грамотно отвешенная оплеуха очень сильно ускоряет процесс познания истины. http://ledtvmaster.by

ser2420

  • Пользователь
  • ***
  • Сообщений: 25
Re: Ремонт платы tp.s512.pa63__165 после грозы
« Ответ #2 : 12 Июля 2018, 22:19:41 »
Чудес не бывает, что не досмотрел в обвязке. Обязательно досконально проверить оптопару и TL431.
Небольшой вопрос по TL431, на плате установлен BR431 (smd), никакой информации по ней не нашел, менял на TL431, менял и оптопару - пульсации, однако, размах пульсаций и частота меняется.

grin59

  • приватная
  • Специалист
  • *****
  • Сообщений: 4409
Re: Ремонт платы tp.s512.pa63__165 после грозы
« Ответ #3 : 13 Июля 2018, 01:34:41 »
Вы не поняли вопроса .
Не, это вы ответ не поняли. Про его аналоговую шкалу я и слыхом не нюхал.
 И посмотри на видео, где лампочка, а где фузер....  :(
"Если вопрос задан правильно, ответ будет неожиданным" [ Авессалом Подводный ]

grin59

  • приватная
  • Специалист
  • *****
  • Сообщений: 4409
Re: Ремонт платы tp.s512.pa63__165 после грозы
« Ответ #4 : 13 Июля 2018, 02:10:12 »
В первичке на пяти деталях характерная неисправность одна - не работает. На видео у вас как я понял не пульсации, а попытки запуска.
 В первом же ответе seregatv вам всё написал. Если у вас это вызывает затруднения, приобретите выносной БП 12V/2A , впаяйте гнездо питания, включите в сеть и будет вам сказка или мультик  *SCRATCH*   ::)
"Если вопрос задан правильно, ответ будет неожиданным" [ Авессалом Подводный ]

grin59

  • приватная
  • Специалист
  • *****
  • Сообщений: 4409
Re: Ремонт платы tp.s512.pa63__165 после грозы
« Ответ #5 : 13 Июля 2018, 02:13:48 »
Цитата
1. Осциллограф у меня С1-94 сделано в СССР.
Так возьми и напиши в профиль, он для этого и есть, а не для просто почитать....

Вот тут прочти, может что полезного найдёшь. http://remont-aud.net/forum/46-38180-1
"Если вопрос задан правильно, ответ будет неожиданным" [ Авессалом Подводный ]

ser2420

  • Пользователь
  • ***
  • Сообщений: 25
Re: Ремонт платы tp.s512.pa63__165 после грозы
« Ответ #6 : 13 Июля 2018, 22:05:19 »
Привет парни, зарисовал обвязку оптопары, помогите разобраться, что в ней не так?
или подкиньте схему с рабочей обвязкой на 12v

ser2420

  • Пользователь
  • ***
  • Сообщений: 25
Re: Ремонт платы tp.s512.pa63__165 после грозы
« Ответ #7 : 13 Июля 2018, 23:57:18 »
чем заменили шим.Или родную поставили.
шим стоит родная.

grin59

  • приватная
  • Специалист
  • *****
  • Сообщений: 4409
Re: Ремонт платы tp.s512.pa63__165 после грозы
« Ответ #8 : 14 Июля 2018, 00:02:11 »
Привет парни, зарисовал обвязку оптопары, помогите разобраться, что в ней не так?
или подкиньте схему с рабочей обвязкой на 12v
В сети много инфы, ну хоть тут прочти  http://monitor.net.ru/forum/tl431-pc817-info-500080.html
 Что, никак не победишь?  *SCRATCH* У ТЛки на входе обычно должно быть 2,5 вольта ( другие значения редко) .

"Если вопрос задан правильно, ответ будет неожиданным" [ Авессалом Подводный ]

ser2420

  • Пользователь
  • ***
  • Сообщений: 25
Re: Ремонт платы tp.s512.pa63__165 после грозы
« Ответ #9 : 14 Июля 2018, 02:02:28 »
Всем спасибо, плату запустил.
Теперь кратко о проблеме и о ее решении,
телевизор не включался, индикаторы не светились (после грозы),
сразу удалось определить неработающий шим LD7536R (5-нога vcc меньше двух вольт, по даташиту от 10 до 24, обычно 16-18), оба резистора обеспечивающие соответствующее падение напряжения были нормальными, значит шим выедает большой ток, что и вызывает такое падение напряжение.
Шим заменил на LD7536R, ситуация изменилась, модуль питания пытался запуститься и сразу уходил в защиту (на выходе были низкочастотные пульсации), что просто ввело в ступор, так как пер запуском модуля питания я проверил нагрузку, от внешнего блока питания телевизор запускался и работал, замеры показали проблему в оптопаре или ее обвязки, оптрон и тл-ка были проверены (нормальные) и даже заменены но результата это не дало. так как на принципиальной схеме отсутствуют номиналы резисторов обвязки, а ничего подобного в интернете я не нашел, было принято решение позаимствовать этот кусочек с любого 12 вольтового блока питания на 817 оптроне.
Далее все просто, нашел блок питания 12V 600mA, разобрал, выпаял ненужные элементы, ножовкой отрезал кусочек платы с оптопарой и ее обвязкой, проводками подкинул 12V с материнской платы телевизора, а ноги транзистора оптопары впаял в модуль питания, вот и все, плата успешно запустилась.
Фото самоделки прилагаю, немного по колхозному, но кому нужно быстро - дерзайте.


grin59

  • приватная
  • Специалист
  • *****
  • Сообщений: 4409
"Если вопрос задан правильно, ответ будет неожиданным" [ Авессалом Подводный ]

Электрики

  • Пользователь
  • ***
  • Сообщений: 11
Re: Ремонт платы tp.s512.pa63__165 после грозы
« Ответ #11 : 23 Июля 2018, 19:58:44 »
замеры показали проблему в оптопаре или ее обвязки, оптрон и тл-ка были проверены (нормальные) и даже заменены но результата это не дало. так как на принципиальной схеме отсутствуют номиналы резисторов обвязки, а ничего подобного в интернете я не нашел,
ser2420 "колхоз" дело добровольное , а чаще подневольное ...

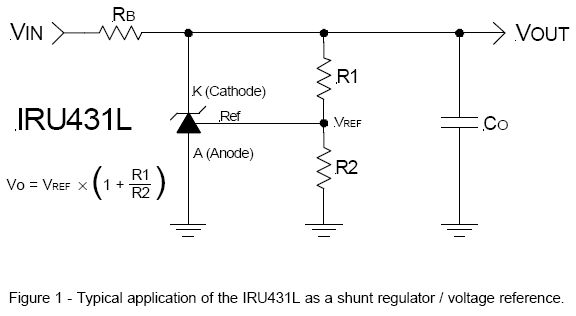

Открыть DataSheet на любую TL431 и по ней рассчитать сопротивления делителя видимо для тебя не посильная задача ...

igorek73

  • Новичок
  • **
  • Сообщений: 1
Re: Ремонт платы tp.s512.pa63__165 после грозы
« Ответ #12 : 30 Октября 2018, 02:36:40 »
Вот одно только не понятно ??? Вопрос был по одному майну (TP.S512.PA63) а на картиках уже другой майн.... Будьте внимательней Господа!!!
