SM4186

[VEKTRA]

SM4186 -
LSC320AN09-001 (16_GH11MB7S4LV0.3)
LSC320AN10-H03 (16Y_GH11MB7S4LV0.2)

JVS LT-32VH30K (VES315WNDS-2D-N14)
LSC320AN09-001 (16_GH11MB7S4LV0.3)
/ SM4186 /
23439132 (17MB140)
23367482 (17IPS62)

NEO ODL32651H-TW (VES315WNDS-2D-N14)
LSC320AN09-001 (16Y_GH11MB7S4LV0.3)
/ SM4186 /
23429581 (17MB140)
23367482 (17IPS62)

Wellington WL32HD279SW (VES315WNGS-2D-N52)
LJ94-04139D / LS320AN10-H03 (16Y_GH11MB7S4LV0.2)
/ SM4186 /
23606641 (17MB211S)
23588044 (17IPS62)

Arielli LED32DN6ND (LSC320AN10)
LSC320AN10-H03 (16Y_GH11MB7S4LV0.2)
/ SM4186 /
TP.M3663S.PB818

[kep58]

Можно по подробнее, а то наборы каких-то букв и цифр. Заменил такой-то на такой-то. Подходит к такой-то модели. Для меня лично не понятно.
Модель:
Шасси:
Матрица:
Замена:

[alekcandr]

Для меня лично не понятно.

Поддерживаю

[VEKTRA]

Елемент арно,
если описывается и тайминг контролер и его состав, многое б стало ясно, например еднотипност матриц и совместимост майн борд.
Видно, что не описывается т-кон когда он встроен в панел,
парт номера (наклейка) - тоже, и таким образом инфо может оказаться малополезным

От еднотипности т-кон можно легко сделат вывод что матрицы однотипны и в даном случае маин борд можно менят как угодно

JVS LT-32VH30K (VES315WNDS-2D-N14)
LSC320AN09-001 (16_GH11MB7S4LV0.3) - 23439132 (17MB140)

NEO ODL32651H-TW (VES315WNDS-2D-N14)
LSC320AN09-001 (16Y_GH11MB7S4LV0.3) - 23429581 (17MB140)

Wellington WL32HD279SW (VES315WNGS-2D-N52)
LS320AN10-H03 (16Y_GH11MB7S4LV0.2) - 23606641 (17MB211S)

п.п.
опис. т-кон особено-важно в кит. панели, иначе будет полная неразберуха

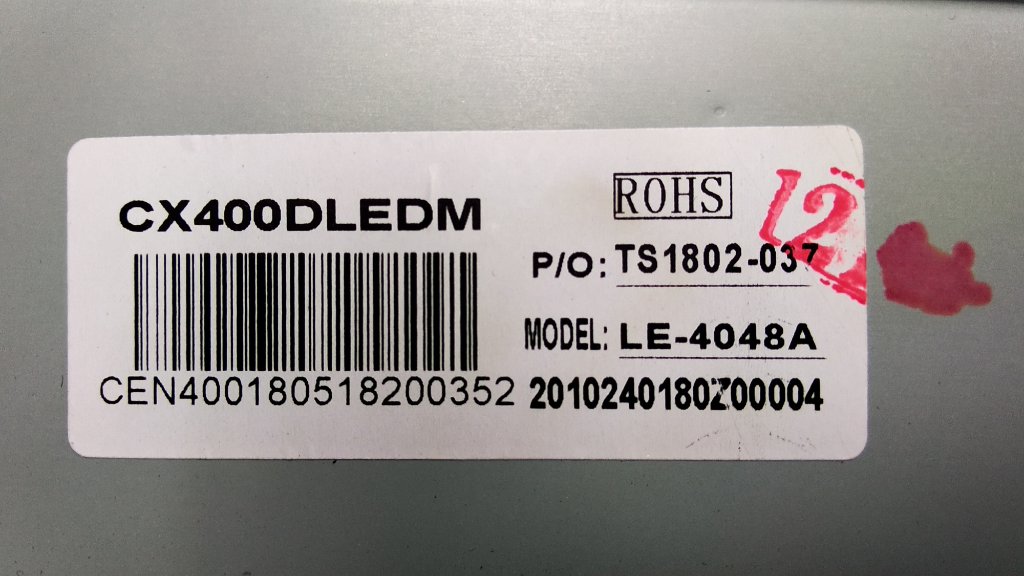

опис панели только как, например -  CX320DLEDM - полная чушь,
а то имееться и по 4-5 рядов надписей, пройдет много время пока выясниться
что и как
https://cdn5.focus.bg/bazar/dc/original/dc60714448ca5e48c45db253b26eda8e.jpg

[876]

Для знания того куда подходит панель надо знать только ее разрешение и распайку под елжи или самсунг хотя после появления китайских лвдс переходников и это не очень важно , описывать микросхемы  тконов смысла нет так как  матрица самсунг на одинаковых микросхемах может быть и и с распайкой под елжи

[VEKTRA]

LSC320AN10-A04 - SM4186
LSC320AN10-H02 - SM4186
LSC320AN09-001 - SM4186
LSC320AN09-G01 - SM4186

VES315WNDS-2D-N13 - LSC320AN10-A04 - 16Y_GH11MB7S4LV0.2 - SM4186
VES315WNDS-2D-N14 - LSC320AN09-001 - 16Y_GH11MB7S4LV0.3 - SM4186
VES315WNDS-2D-N21 - LSC320AN09-G01 - 16Y_GH11MB7S4LV0.3 - SM4186
VES315WNGS-2D-N52 - LSC320AN10-H03 - 16Y_GH11MB7S4LV0.2 - SM4186
VES315WNDS-2D-N22 - LSC320AN10-A06 - 16Y_GH11MB7S4LV0.2 - SM4186

LSC320AN10-H02 (16Y_GH11MB7S4LV0.2) - SM4186

Samsung UE32M4000AU - CY-JM032AGLR1V -  LSC320AN09-H - 16Y_GH11MB7S4LV0.3  - SM4186

SM4186 не имеется на ЛГ-планках,
сказки якобо не имении смысла - пустые

п.п. что касается панели, панел может и не подходит, а матрица одна и та же
Arielli LED32DN6ND (LSC320AN10)

JVS LT-32VH30K (VES315WNDS-2D-N14)
JVC LEDTV3211 - VES315WNDS-2D-N13

Wellington WL32HD279SW (VES315WNGS-2D-N52)

Samsung UE32M4000AU - CY-JM032AGLR1V

Finlux 32-FHB-4000 (VES315WNDS-2D-N21) - LSC320AN09-G01 (16Y_GH11MB7S4LV0.3)



п.п.п.
панели VES315WNDS-2D-N13, VES315WNDS-2D-N14, VES315WNDS-2D-N21, VES315WNDS-2D-N22. VES315WNGS-2D-N52 - работают с однотипн. матриц., под (Inverter Power Supply) 17IPS62,
все майн бордов, фабрично установленых на этих панелях меняются беззатратно - разница в добавок

- 'входит' и  VES315WNDS-2D-N22 - 16Y_GH11MB7S4LV0.2 -  LSC320AN10-A06
- если посмотреть 17MB140 и 17MB211 (уст. на выше упом. панелях), видно что разьом LVDS на различном разположением, но то обусловлено от архитектура борда и не мешает директной замене


напр.
Hitachi 32HE1000 - VES315WNDS-2D-N22
LSC320AN10-A06 (16Y_GH11MB7S4LV0.2)
17MB140 - 23521862
17IPS62

Hitachi 32HE2000 - VES315WNDS-2D-N22
LSC320AN10-A06 (16Y_GH11MB7S4LV0.2)
17MB211S
17IPS62

разположение LVDS разема на ''неодинаковых'' майн бордов на одной и той же вестел (или различн. VES315WN*S-2D-N** с той же матрице) панели -

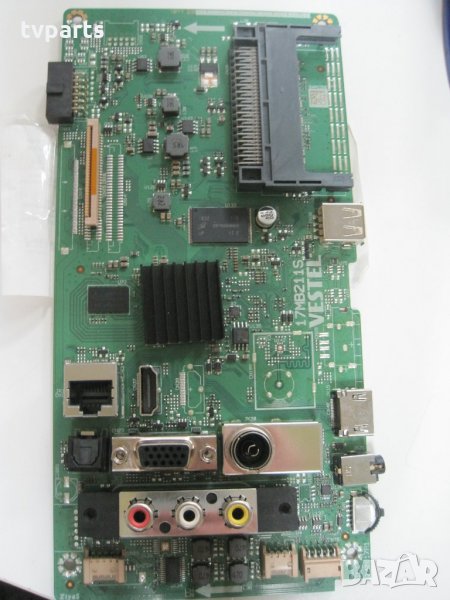

VES315WNDS-2D-N22 - 17MB211S
https://cdn1.focus.bg/bazar/9e/large/9e22b2a57390a77cd658295e092ce0ff.jpg
https://ibazar.focus.bg/photosbazar/e6/pics/e6f68a887bafbe5375de7784848ac5a9.jpg

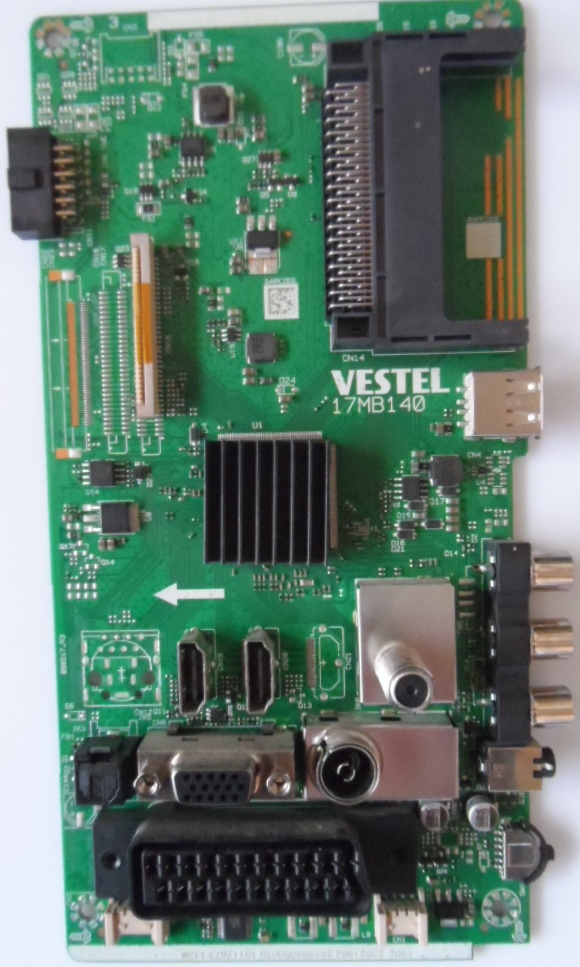

VES315WNDS-2D-N22 - 17MB140
https://fishev.bg/ShowPicture.asp?Small_or_Big=1&Article_ID=5212

[876]

Совсем дубовый смотрю , давай ещё больше простыней с аббревиатурами

[VEKTRA]

Совсем дубовый смотрю , ...




- если загрузит в инете т-кон, видно где изпользуется данная матрица

16Y_GH11MB7S4LV0.2 (16Y_GH11MB7S4LV0.2) COF IC & PCB FOR PHILIPS 32PHT4503/0

HITACHI 32HE1000 - VES315WNDS-2D-N22 - 16Y_GH11MB7S4LV0.2 -  LSC320AN10-A06

16Y_GH11MB7S4LV0.3 (16Y_GH11MB7S4LV0.3) COF IC & PCB FOR HITACHI 32HB26T61U

Lsc320An09-E02 Cof (16Y_Gh11Mb7S4Lv0.3) Cof Ic & Pcb For Luxor

16Y_GH11MB7S4LV0.3. Снято с телевизора PRESTIGIO PTV32DN02Z_WH_CIS  LSC320AN09 D00

п.п.
о аббревиатурами - нечего делать, интересны означения панели, -
вроде б с известными панелями все ясно, посмотрим что будет с кит. панели у которых 'конторсионное' означение и без указ. тайминг контроля, - одна чушь

[VEKTRA]

Sharp LC-40CFG6352E - TP.MS6486.PB71
озн. на панели
MODEL NO
LY.24601G001
HW40171Y 40KM-C
JE400D3HD1UX/T
072-0001-8988
отсюда ничего ясного

еще - Sharp LC-40CFG6352E - TP.MS6486.PB71
озн. на панел
MODEL NO
LY.4KS04.G001
HVW4056-03Y 40KM-C
CORE LSC400HN02
видно самсунгматрас
https://cdn1.focus.bg/bazar/a9/large/a952e1a628454190ddd259ce80039f0f.jpg

еще LSC400HN02 https://besplatka.ua/aws/746x-/69/70/57/75/lsc400hn02---led-podsvetka-matricy-photo-542c.jpg

вот еще - Sharp LC-40CFG6452E - TP.MS6486.PB711
озн. на панел
MODEL NO
LY.24602G001
HVW40171-01Y 40KM-B
JE400D3HD1UX/T
T-con K0075ZP S4P020836 E88441 1641 1P-0149X00-4011
/что за матрас/
один и тот же телик и майн борд с различн. матрас и панели, вероятно подсветка тоже - директная замена етих ''одинаковых'' бордов вряд ли директно-возможно (инвертер коплект с блоком питания и майн борд - 3в1)

K0075ZP, 1P-0149X00-4011 установлен и на LC-40FG5324E
LY.2K904G001
HOV40172-03Y

LY.2K904G001 HOV40172-03Y, K0075ZP, LC-40FG5341K - T

ARIELLI LED-3218T2 - TP.MT5510S.PB802,
DISPLAY CX320DLEDM - AUO TCON, T320XVN02.G CTRL BD,32T24-C0K,
видно тип матрицей от 'осн.' борд номер - тайминг контроля - 32T24-C0K


LC-32CHF5111K. Screen Number: LY.4QY01G001
SHARP LC-32CHF5111K - LSC320AN10-A01
SHARP LC-32CHF5111K - LSC320AN10-A02


п.п. для сравнения
T400HW03 V.0 - 55.40T04.C04 (31T09-C0G, T315HW04 V0)
T400HW03 V.2 - 55.40T04.C05 (46T03-C09, T460HW03 VF)
T400HW03 V.4 - 55.40T04.C07 (31T09-C0K, T315HW04 V3)
T400HW03 V.6 - 55.40T04.C11 (31T09-C0G, T315HW04 V0)
T400HW03 V.7 - 55.40T04.C12 (31T09-C0M, T315HW04 VB)

T400HW03 V.0 - 19.40T04.001 (VIT71880.00 REV.3)
T400HW03 V.2 - 19.40T04.002 (VBT71879.60)
T400HW03 V.4 - 19.40T04.002 (VBT71879.60)
T400HW03 V.6 - 19.40T04.003 (VIT71880.10 REV.1)
T400HW03 V.7 - 19.40T04.004 (INV40T12B)
